Panneau passage piéton avec un flash lumineux intelligent

Le système panneau piéton lumineux flash permet d'éviter l'accoutumance de l'usager de la route. Le panneau envoie un signal lumineux flash uniquement en présence d'un piéton. L'automobiliste est ainsi averti en temps réel du danger et adapte ainsi sa vitesse et surtout sa vigilance. Ce fonctionnement intelligent du panneau routier piétons préserve également la batterie pour une autonomie sans faille. L'alimentation solaire facilite la mise en oeuvre.

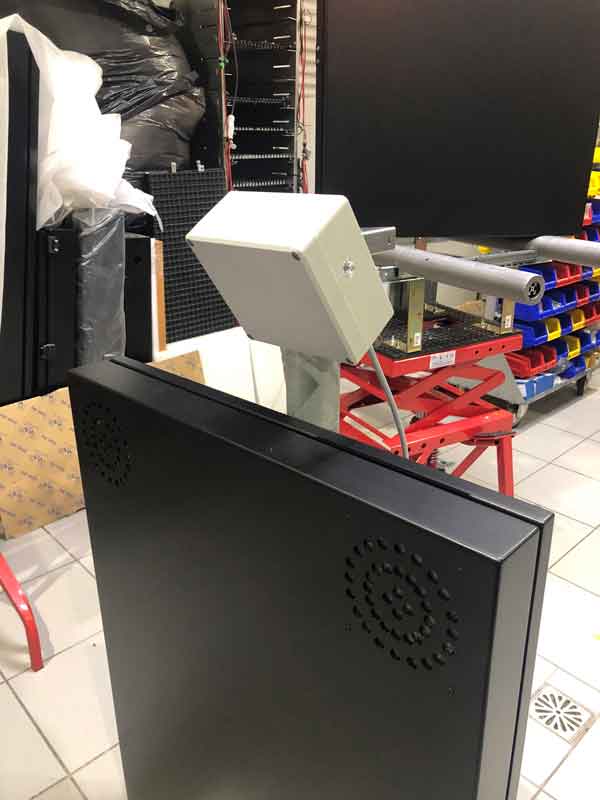

Composition du kit

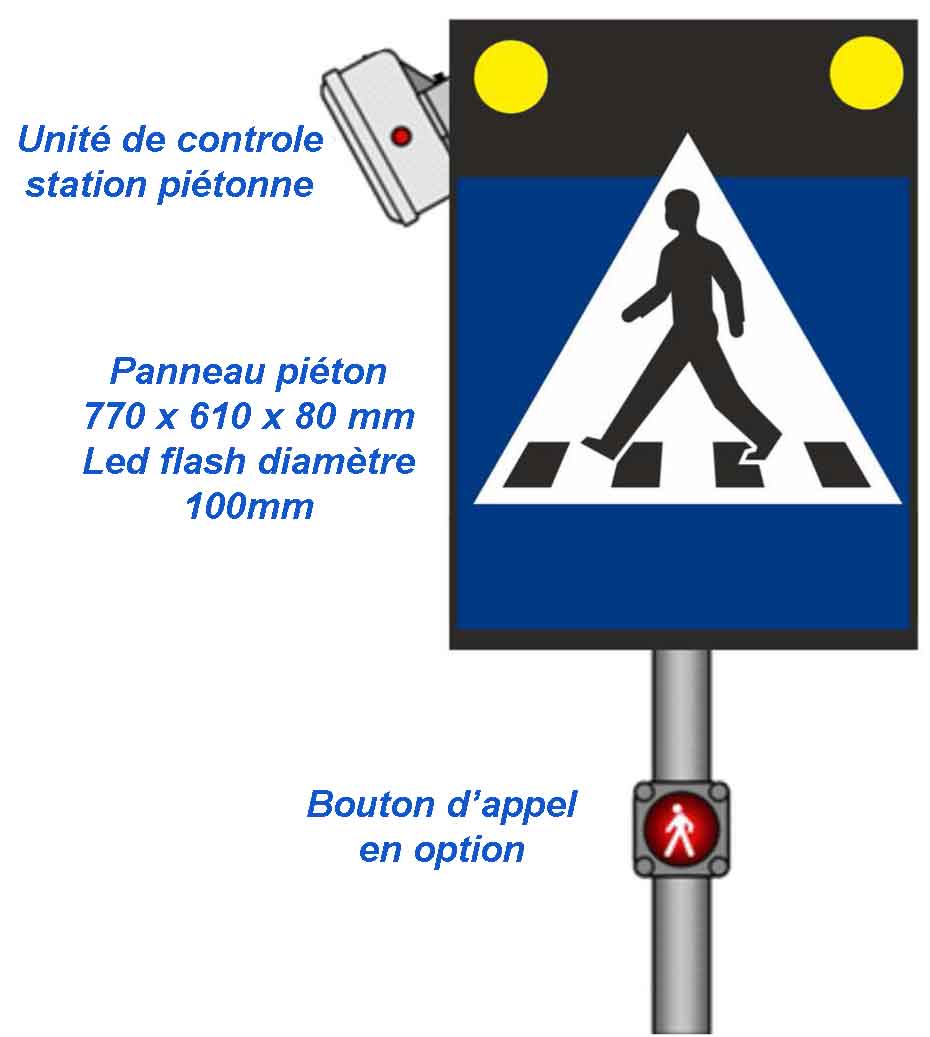

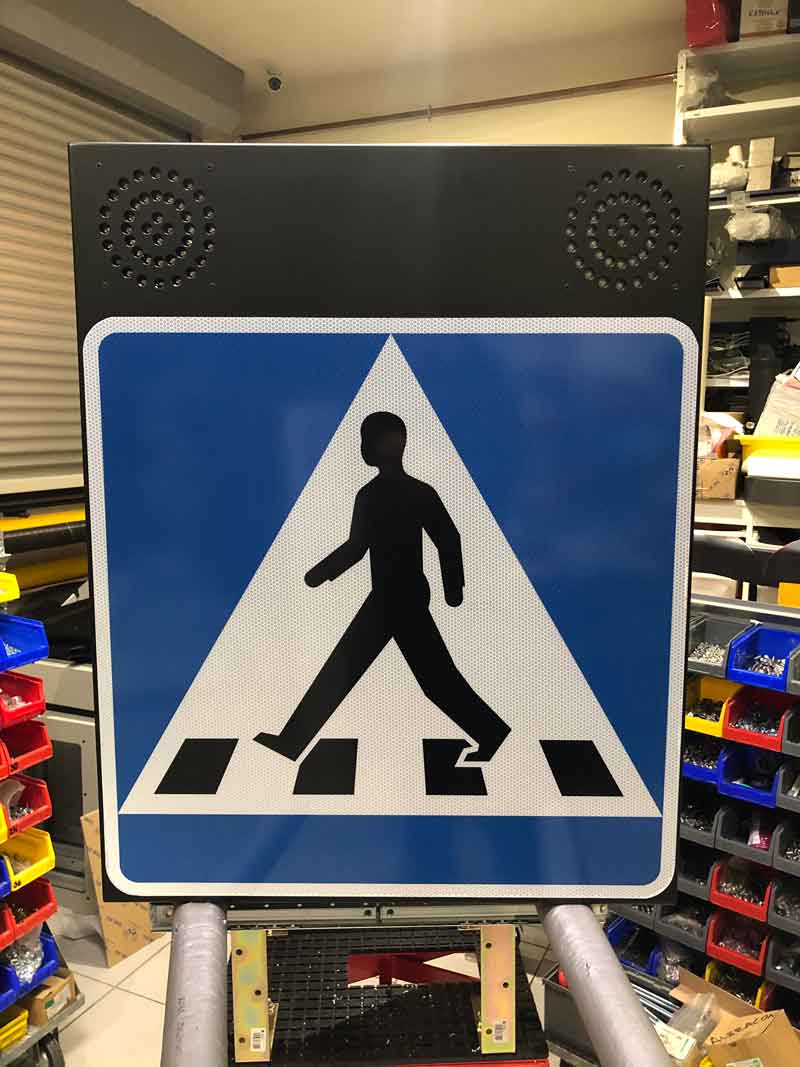

1. 2 x Boîtiers en aluminium de dimensions 770 x 610 x 80 mm, comprend 2 flash lumineux couleur ambre de 100 mm de diamètre. Avec un autocollant bleu piéton C20A.

2. Système de fixation pour tous poteaux, standard 76mm et autres dimensions sur demande.

3. 2 x Capteurs radar intelligent et communicant avec système de fixation 76mm

4. 2 x Panneaux solaires de puissance 20 W avec système de fixation 76mm

5. 2 x Batteries 12V, 7Ah

Le panneau passage péton lumineux flash est fabriqué en CEE.

Options

1. Panneau solaire de 50W particulièrement adapté pour les zones ne bénéficiant pas d'un ensoleillement direct.
2. Batterie 12V, 18Ah pour les zones de fort passage.
3. Bouton d'appel
4. Commande luminaires d'éclairages public.

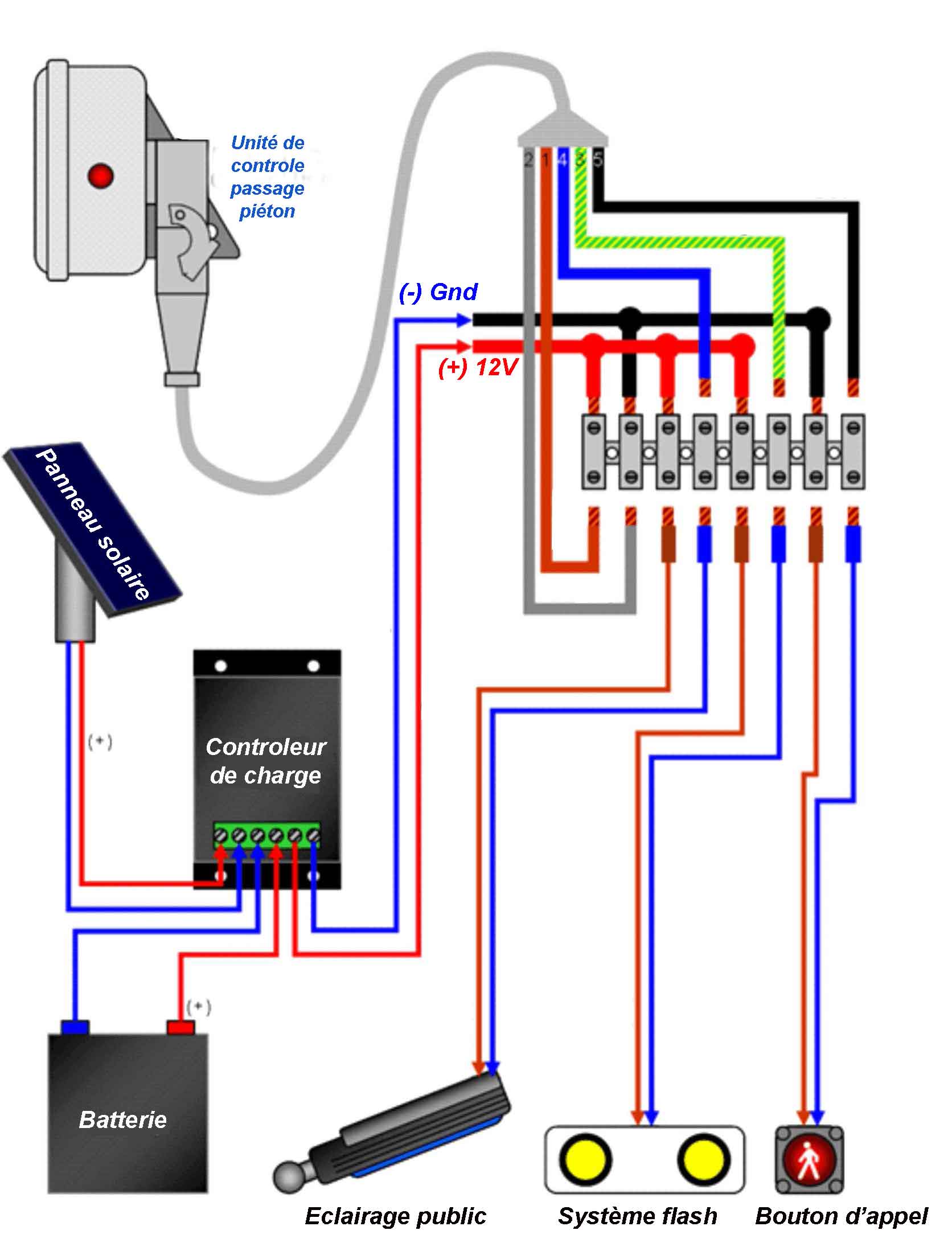

Principe de fonctionnement et installation

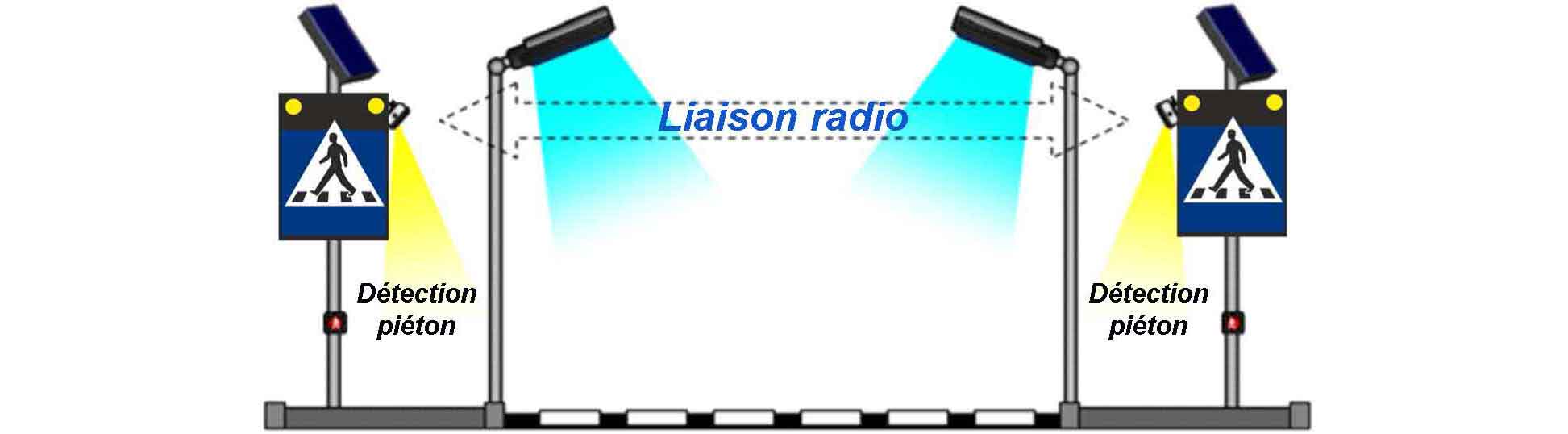

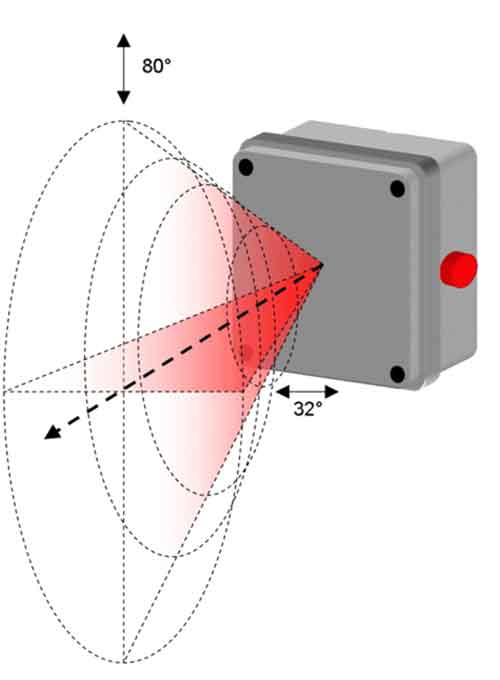

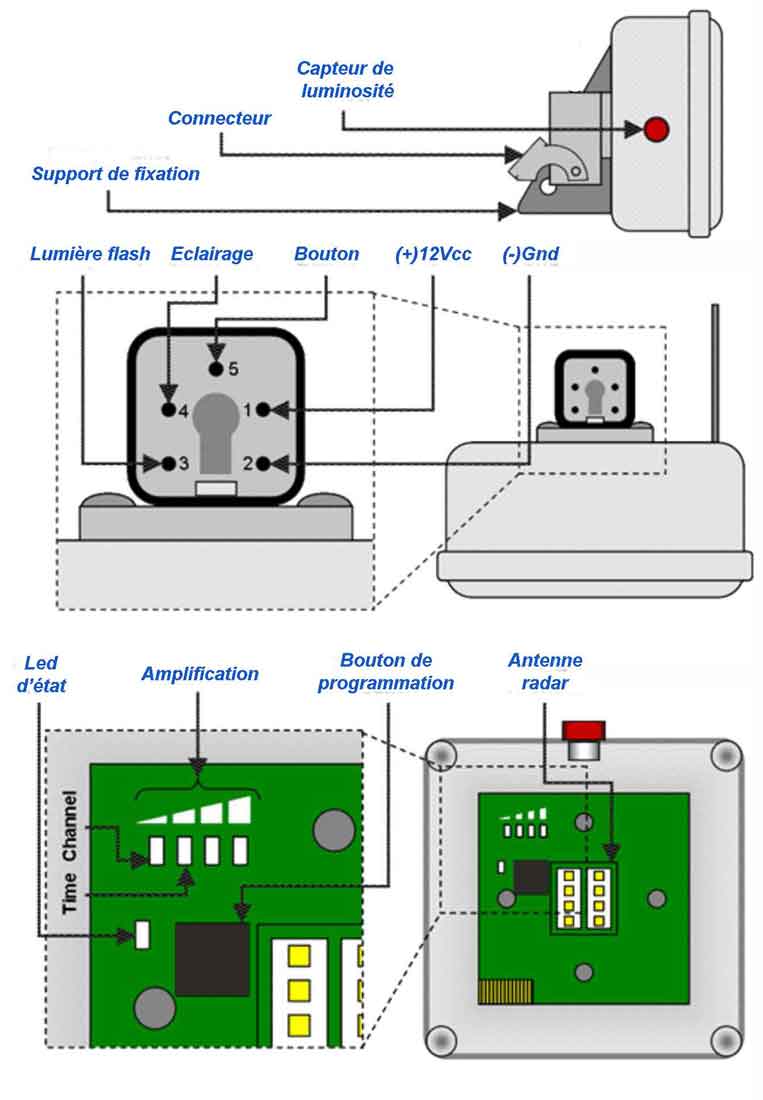

Le kit se compose d'un détecteur avec un angle de détection spécifique à cette application 32° x 80°. La puissance de détection ainsi que le temps de déclenchement des flash sont paramétrables. Il faut suivre la notice de montage et s'assurer que le faisceau de détection ne déborde pas sur la route. La présence d'un piéton est détectée dans la zone d'attente passage piéton. Le panneau déclenche ces flash et avec une communication radio,il actionne également les flash du panneau de l'autre côté de la route.

Notice d'installation pdf du panneau lumineux flash passage piétons

Tarif HT d'un ensemble panneau lumineux flash passage piéton

L'ensemble des 2 panneaux suivant le kit ci dessus : prix de lancement 2000 Euros HT
Option panneau solaire 50W : + HT110 euros
Option batterie grande capacité 18Ah : + HT 70 euros
Mât diamètre 76mm hauteur 4 mètres : 2 x HT 85 euros

Vous pouvez compléter votre installation avec un cinémomètre mobile

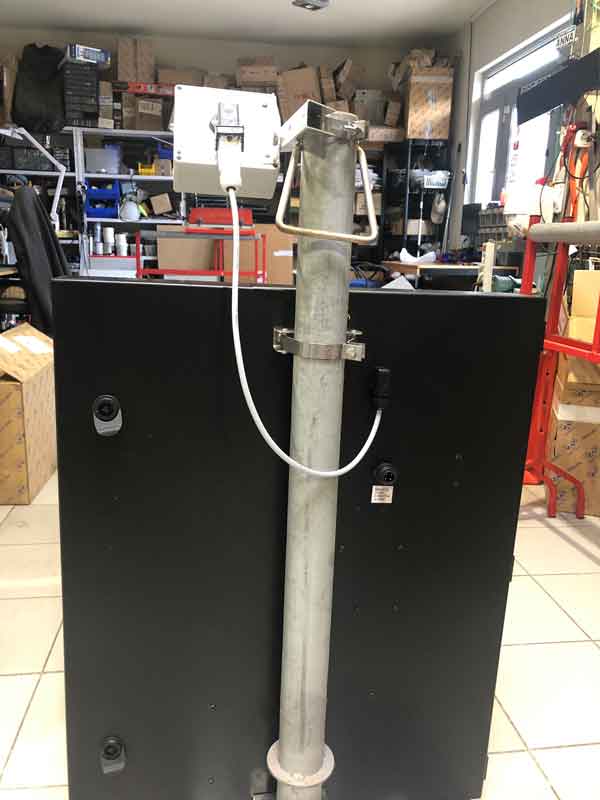

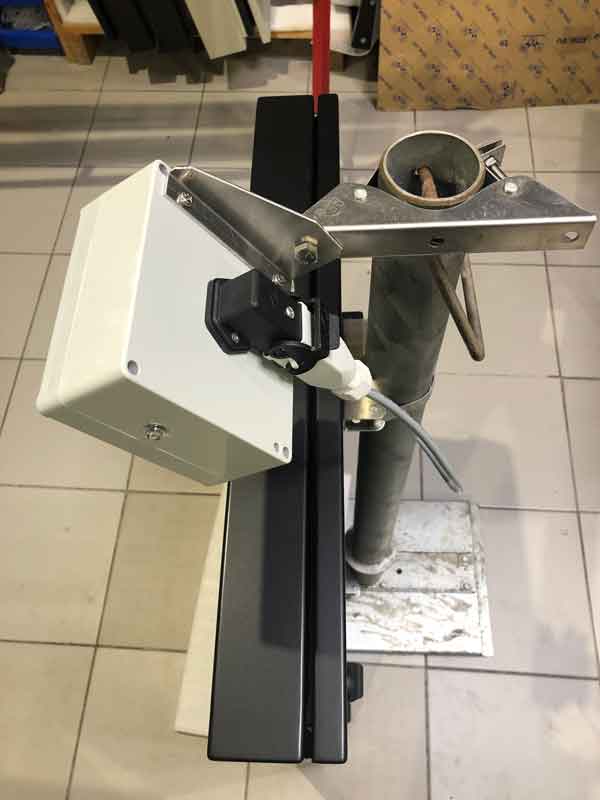

Détails de montage

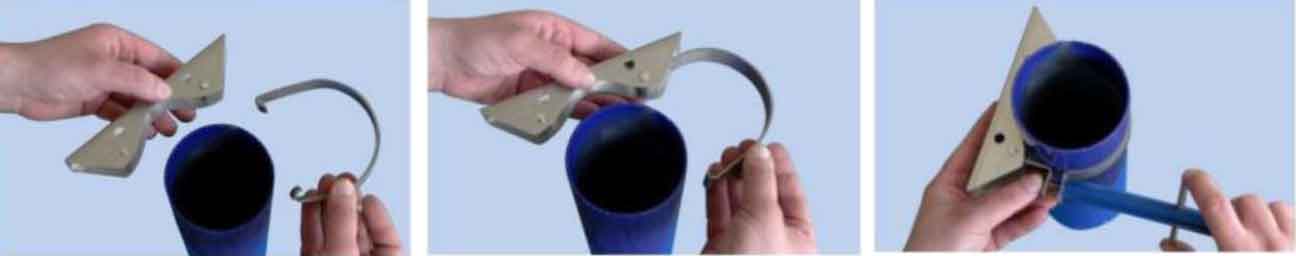

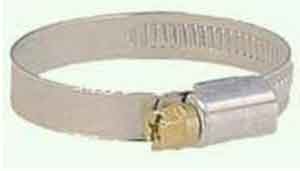

Le panneau passage piétons lumineux flash est équipé d'rogine de fixations pour un poteau de 76mm. Dans ce cas, si le poteau a une forme spéciale (telle que conique, hexagonale ou en béton, etc.) ou si le diamètre est trop grand, un collier spécial peut être fourni. Il est en acier inoxydable.Ce collier est disponible dans n'importe quelle longueur. Dans le cas d'un poteau conique (tel qu'un poteau d'éclairage public), 2 entretoises en plastique de 5 mm d'épaisseur sont fournies pour les installer sur le support supérieur pour ajuster le niveau vertical.

Conseil de pose du panneau piéton flash

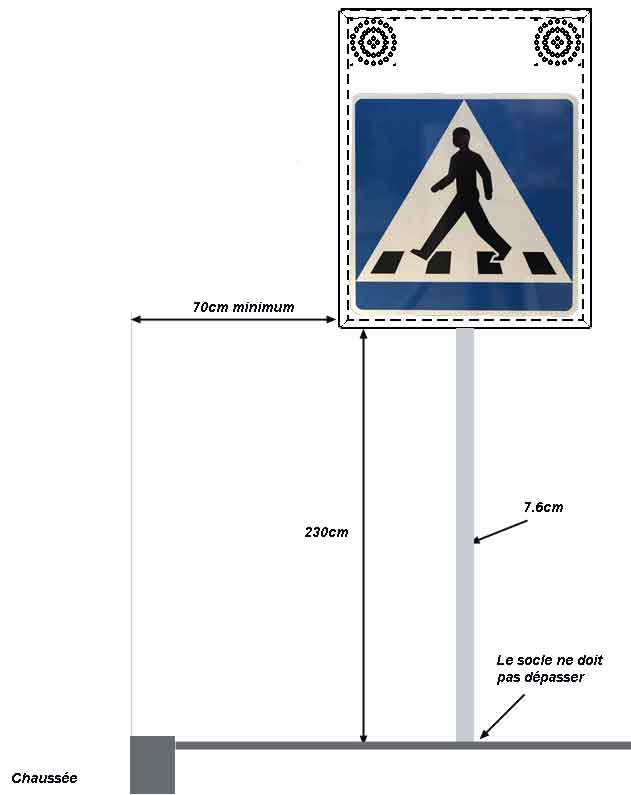

- La distance entre l'aplomb de l'extrémité du panneau situé du côté de la chaussée et la rive voisine de cette extrémité ne doit pas être inférieure à 0,70 m. Dans les cas où les contraintes physiques ou géométriques peuvent être importantes, notamment en agglomération et en montagne, il peut être nécessaire d'accepter une distance plus faible.

- Dans les agglomérations bénéficiant d'un éclairage public, les panneaux peuvent être placés à une hauteur allant jusqu'à 2,30 m pour tenir compte notamment des véhicules qui peuvent les masquer, ainsi que de la nécessité de ne gêner qu'au minimum la circulation des piétons.

- La partie vue d'un signal doit être dirigée face à la direction suivie par l'usager (axe de la route). En particulier, la face avant des panneaux doit être sensiblement perpendiculaire à cette direction. On doit s'efforcer de régler l'implantation de telle façon que le reflet des feux sur la surface du panneau ne soit pas gênant pour l'usager. Cette gêne est ressentie quand le faisceau des feux est strictement perpendiculaire à la surface du panneau. En effet le phénomène de réflexion spéculaire peut, pendant quelques secondes, rendre le panneau totalement illisible. Ce phénomène peut se produire avec les panneaux rétroréfléchissants et avec les caissons lumineux placés sur le bord ou au-dessus de la chaussée. Il peut être évité si, à partir du point où le panneau commence à être lisible, le plan de sa face avant forme avec le faisceau des projecteurs (ou mieux l'axe de vision) un angle toujours différent de 90° (angle non compris entre 88° et 92°). Ainsi sur accotements, en général, le plan du panneau est vertical et légèrement tourné vers l'extérieur de la route. Sur portique le plan des registres est placé dans le plan du profil en travers. Toutefois, pour les portiques placés au bas de pentes marquées, le registre est au contraire légèrement incliné vers le haut.

- Lorsqu'un signal est implanté sur un trottoir muni d'un revêtement, les fondations de son support sont arasées au niveau du trottoir.

- En agglomération les panneaux sont implantés de façon que le support gêne le moins possible la circulation des piétons.

- La largeur minimale du cheminement est de 1,40 mètre libre de mobilier ou de tout autre obstacle éventuel
