 Descriptif technique du radiateur à inertie en pierre naturelle

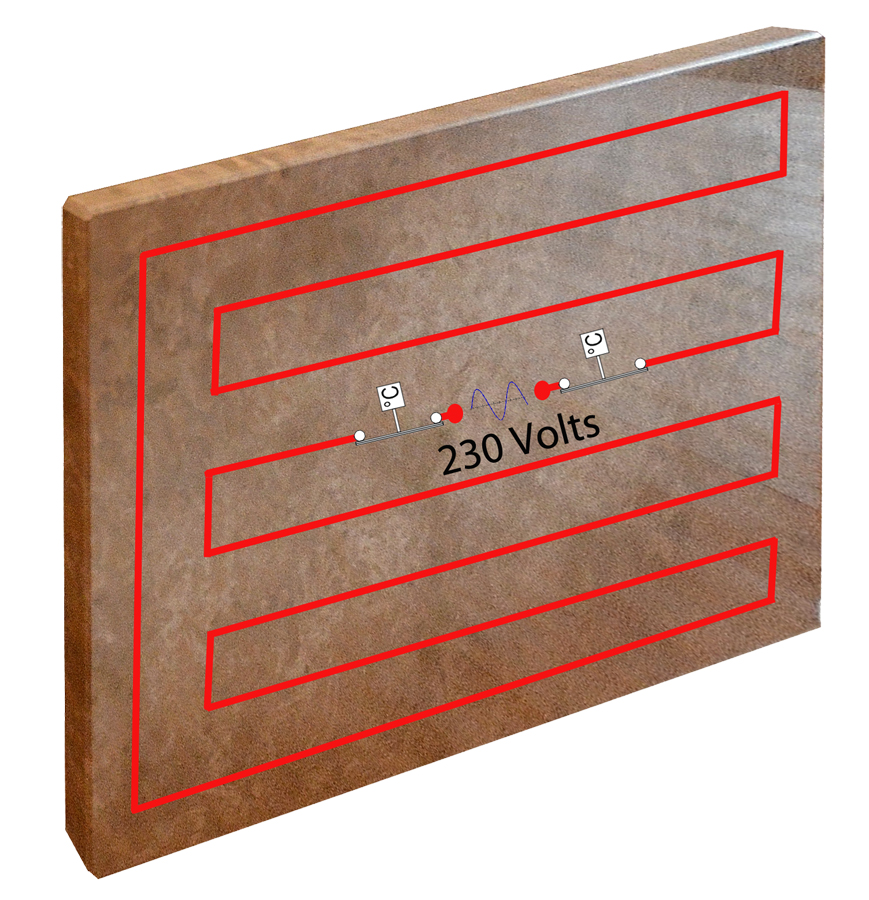

Coupe du radiateur électrique 100% pierre naturelle

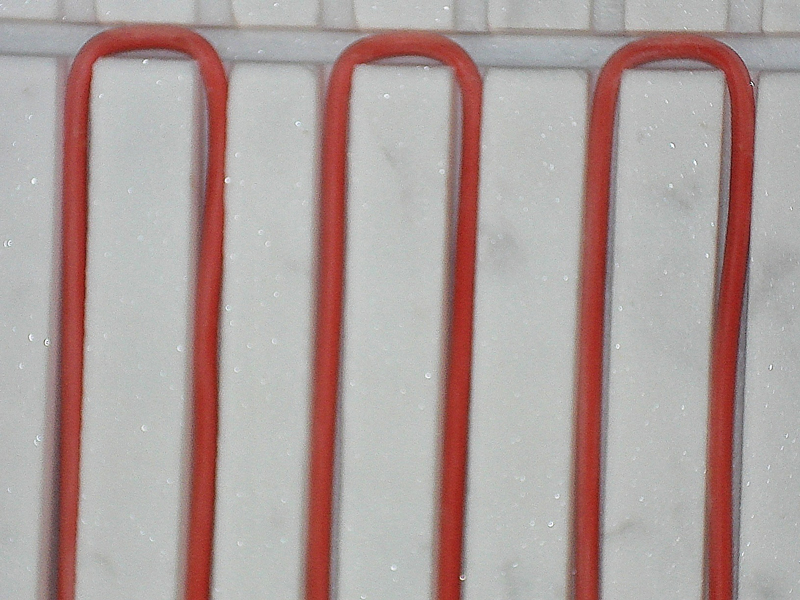

résistance électrique du chauffage en pierreLe radiateur en pierre naturelle est rainuré par l'arrière. La résistance en kanthal constitué d'un alliage de fer chrome et d'aluminium (FeCrAl) est déposé dans le fond de la rainure. La résistance en kanthal est habituellement utilisée dans les fours industriels de haute température (1200°C). Dans notre utilisation la résistance n'est utilisée qu'à une fraction de ces possibilités, ce qui nous garantit une grande longévité de fonctionnement. Un ciment de garnissage recouvre l'ensemble et garantit l'homogénéité de la température dans le radiateur.

Enfin pour éviter au maximum une déperdition du rayonnement sur le mur porteur, une plaque d'isolant est collé sur l'arrière de l'appareil. La plaque d’isolant est hydrosoluble et non nocif pour l’homme.

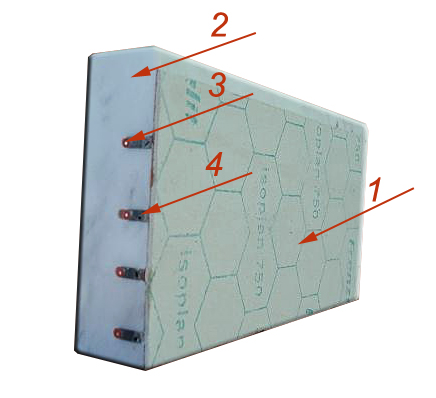

Coupe radiateur en pierre naturelle

Nomenclature des différents éléments

Résistance électrique, radiateur en pierre naturelle1. Isolant arrière (bloque le rayonnement sur l'arrière)

2. Marbre, granit ou travertin

3. Résistance électrique

4. Ciment de garnissage









Normes des radiateurs électriques en pierre naturelle

Normes radiateur électrique en pierre naturelle

IPX4 : Protégé contre les projections d'eau de toutes directions.

Classe 1 : Matériel avec une isolation fonctionnelle et liaison à la terre des masses métalliques. Coupure automatique de l’alimentation par mise à la terre et dispositif de protection différentiel automatique associé. Distance de sécurité minimale de plus 60cm avec  le volume de la douche ou du volume baignoire.

Alimentation électrique 230V~ AC 50hz monophasée.

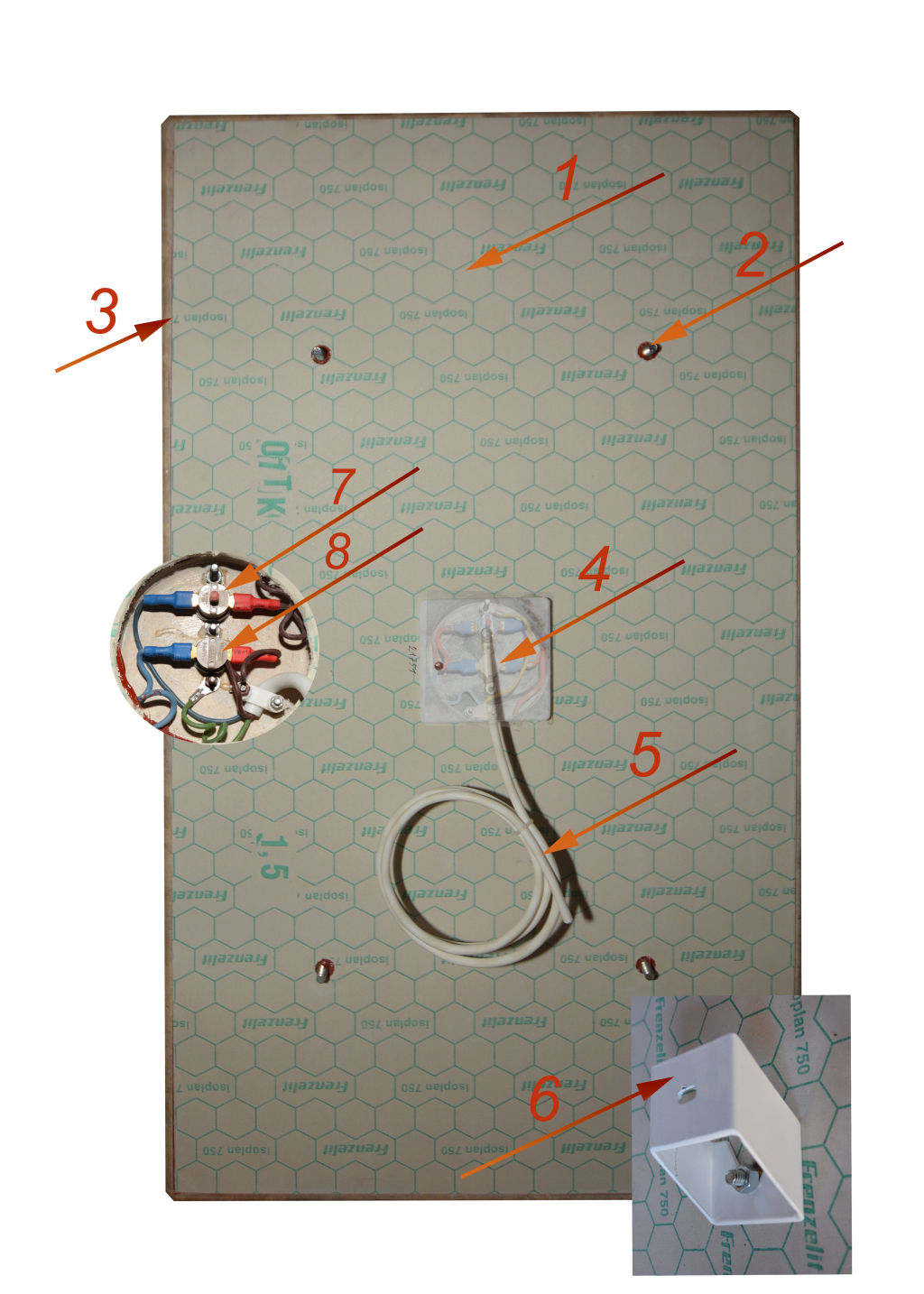

Face arrière du radiateur électrique en pierre naturelle

Face arrière du radiateur en pierre naturelle



Nomenclature des composants :



1. Isolant arrière (pour éviter le rayonnement sur l'arrière)

2. Vis de fixation (4 pour le 400W à 8 pour le 1600W)

3. Marbre, Granit ou Travertin

4. Boîtier de raccordement pour klixons de sécurité thermique

5. Câble d'alimentation

6. Support mural

7. Klixon à réarmement

8. Klixon limiteur température de surface

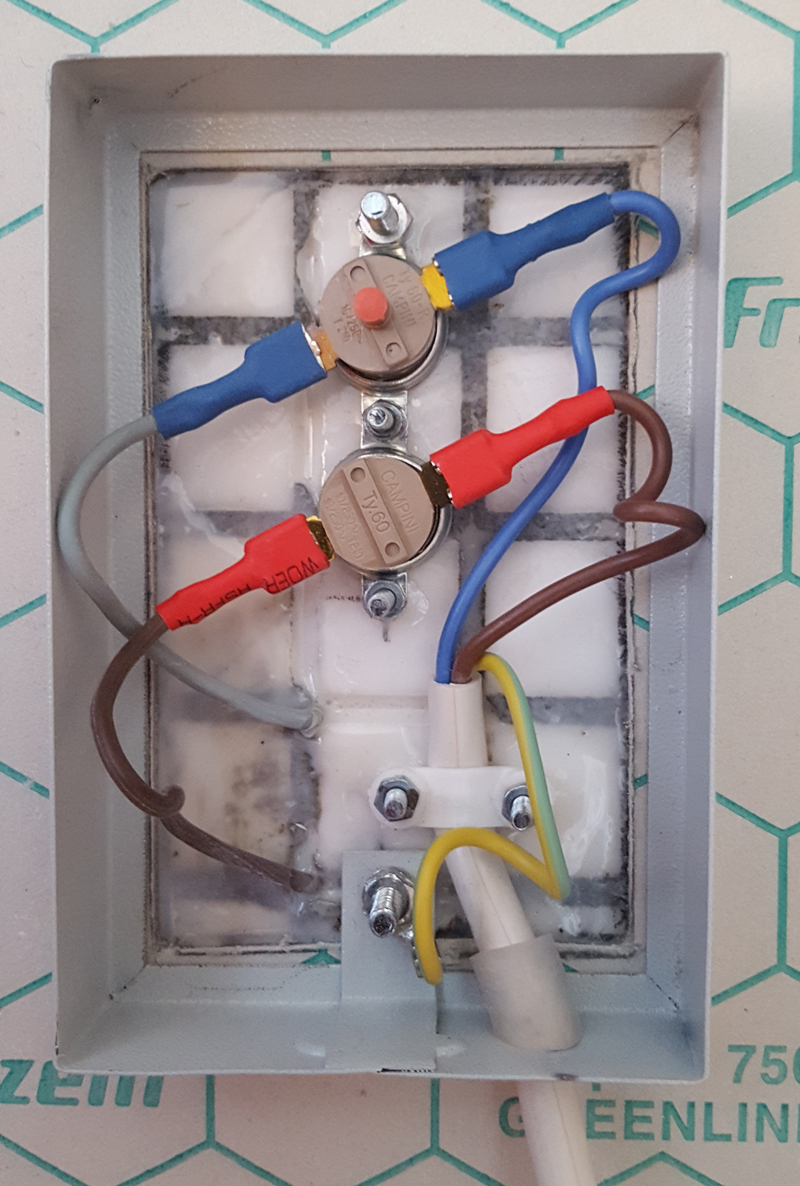

Sécurité thermique (température de surface)

Securité thermique radiateur electrique Marbre ou Granit



Pour une sécurité maximale, tous nos radiateurs en pierre naturelle marbre ou granit sont équipés de klixons de sécurité thermique qui contrôlent la température de surface.

Sur demande nous pouvons réduire la température de surface du radiateur.

- Protection thermique de surface /température maximum de surface 80°: 10/250~, 16/250~ / T210°C, 80°C. Cette sécurité régule la température de surface à 80°C maximum.

- Protection thermique à réarmement (bouton rouge) : 10/250~, 16/250~ / T210°C, 130°C. Cette sécurité se déclenche uniquement si la régulation de température de 80°C n'est plus active.

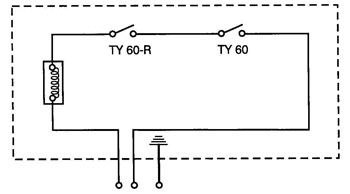

Schema de branchement securité thermique

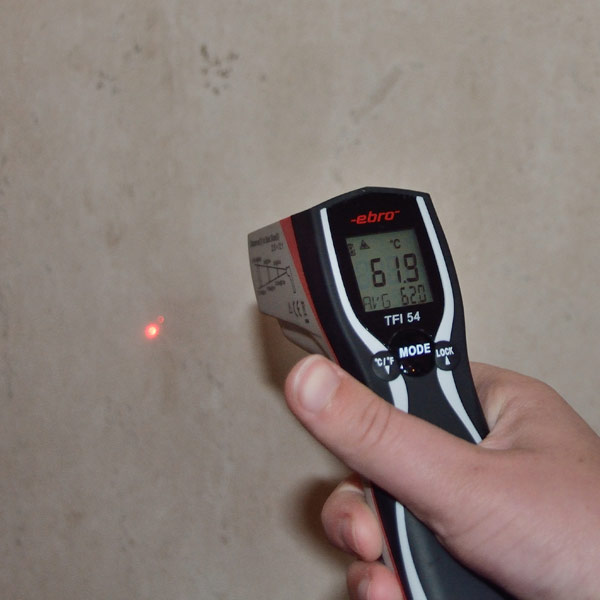

Exemple de température radiateur en pierre naturelleExemple de température de surface radiateur en pierre naturelle

haut de page

Les supports de fixation

Les radiateurs Marbre et Granit sont livrés avec des supports robustes.
Les supports sont de quantités variables pour une meilleure répartition du poids, se reporter au tableau ci dessous :

  • 4 supports pour le 500W
  • 8 supports pour le 1500W

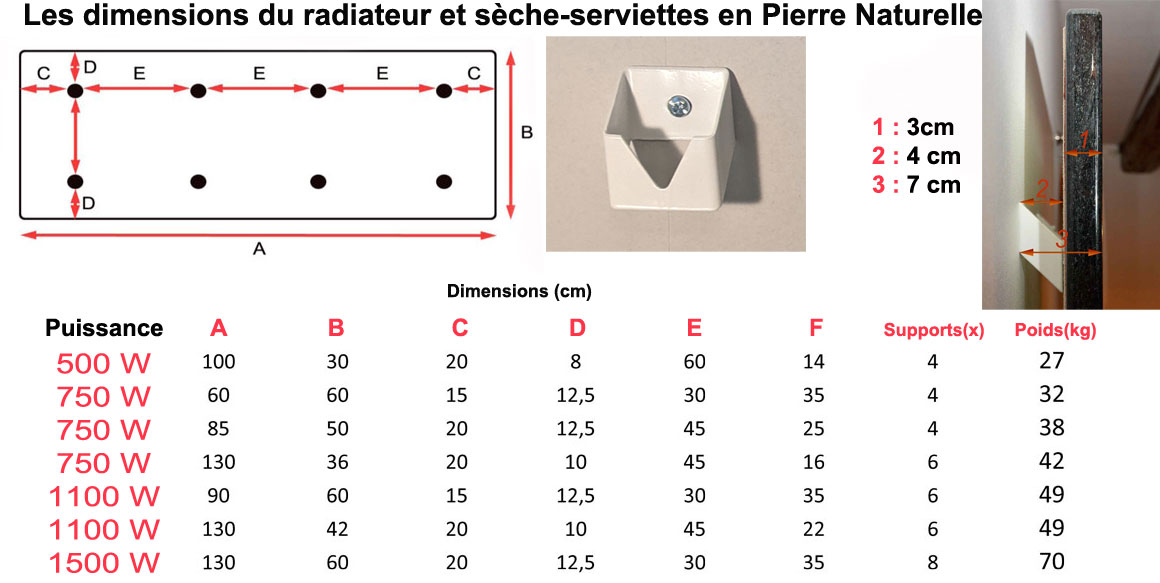

Les dimensions du radiateur et sèche serviettes électrique en pierre naturelle.

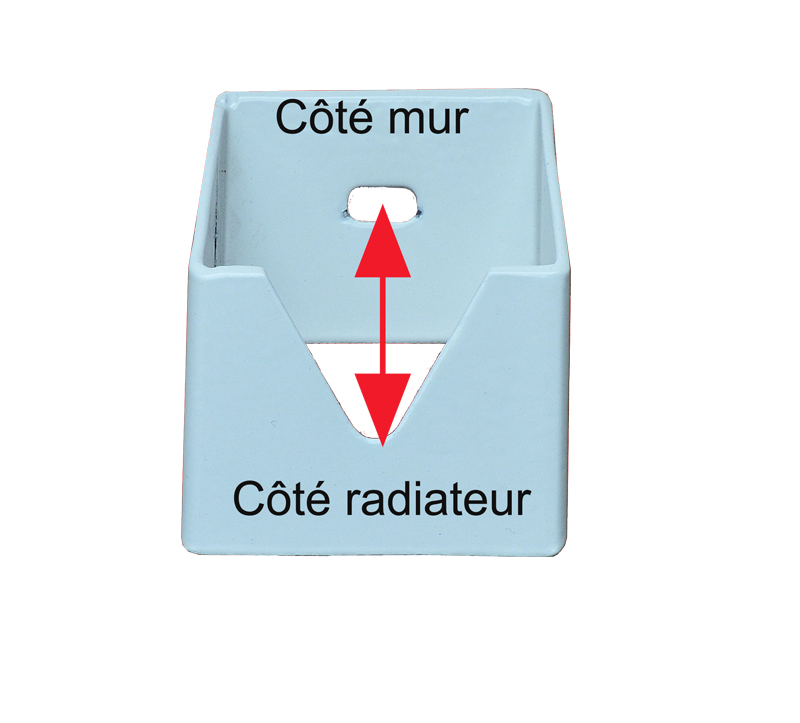

Sens de fixation

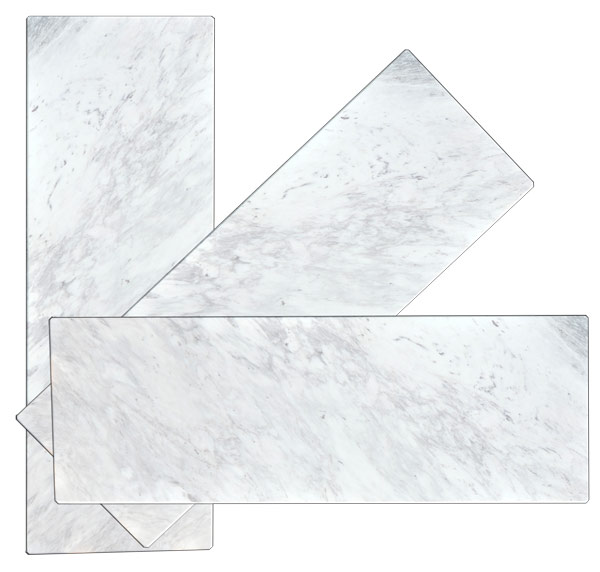

Possibilité de pose du radiateur à inertie en pierre naturelle

 Les radiateurs en pierre diffusent la plus grande partie de la chaleur sous forme de rayonnement infrarouge.

Il n’y a donc pas de position de montage prédéfinie, pas d’écoulement thermique convectif à gérer.

- Les fixations et les contraintes techniques laissent une totale liberté de montage :

Horizontal, Vertical, Diagonale, laissez libre cours à votre imagination.

Il faut juste tenir compte des distances de sécurité.

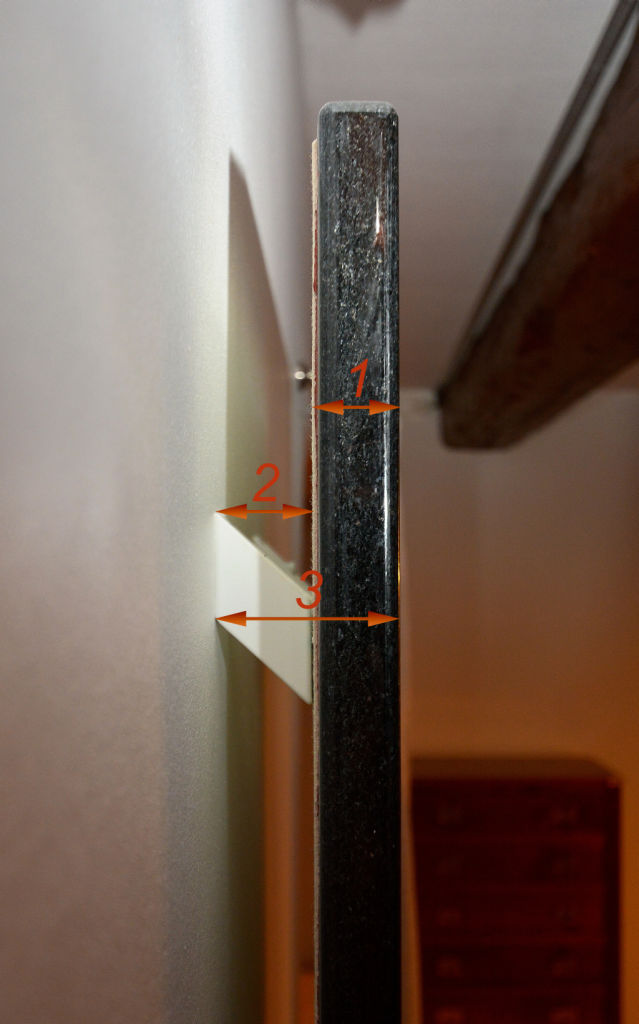

Encombrement du radiateur en pierre naturelle

Épaisseur d'un radiateur électrique 100% en pierre naturelle



 1. 3 centimètres : épaisseur radiateur

 2. 4 centimètres : espace arrière

 3. 7 centimètres : encombrement total



Le radiateur en pierre grâce à un encombrement réduit s'adapte aux emplacements avec une profondeur de pose réduite.

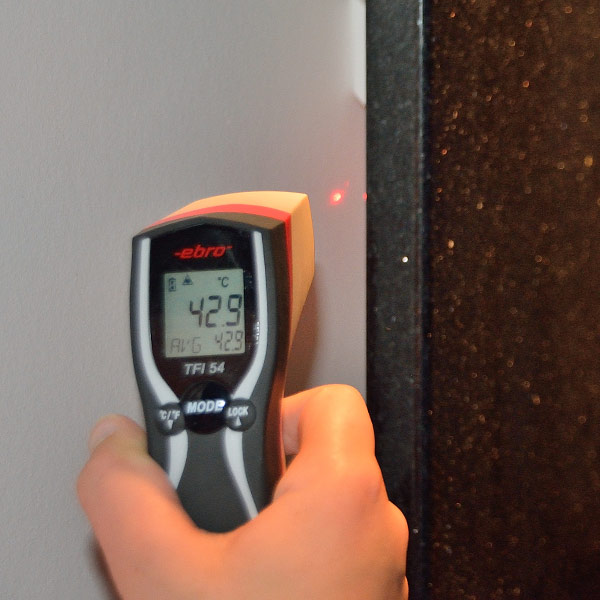

Température arrière du radiateur en pierre

Grâce à la plaque isolante sur la face arrière du radiateur, la température murale est maîtrisée.

Le matériau d'isolation à base de fibres minérales spéciales peut être utilisé jusqu'à 750 °C. Le résultat est une résistance à la température qui conduit à une faible conductivité thermique et de très bonnes propriétés d'isolation.

Température avant radiateur électrique en pierreTempérature arrière radiateur électrique en pierre naturelle
